Laboratorio 1

Planeamiento

Desde una perspectiva general, se debe tener claro el objetivo general del proyecto, el cual se encarga de visualizar la gran imagen, es decir, el resultado esperado dentro de todos los lineamientos de trabajo.

A modo de mención, se tiene que el objetivo del proyecto es: “Diseñar el software de un administrador de dispositivos interconectados en la red de una fábrica y documentarlo.” Es claro que este enunciado debe ser descompuesto en partes singulares que cumplan los diferentes objetivos que se generan a partir del objetivo general. Es necesario plantear estos objetivos singulares para desintegrar en partes sencillas y específicas, las necesidades dentro del desarrollo.

Se plantean objetivos específicos respecto al desarrollo de una App con GUI integrada. Se debe pensar primeramente en que se debe exponer una API que permita la transmisión de datos desde el administrador hacia el cliente. Desde esta perspectiva es necesario hacer hincapié en que un equipo remoto ajeno a nuestro grupo de desarrollo puede programar en cualquier lenguaje el display y layout de la interfaz en la aplicación. Entonces se debe construir una API robusta capaz de ser llamada desde cualquier instancia o template de cualquier tipo de código, no sin antes realizar una investigación de los protocolos de comunicación (los cuales darán servicio a eieManager) más seguros y eficientes.

Entonces, como primeros objetivos específicos se puede mencionar:

• Investigar los protocolos de comunicación que asegurarán la calidad de comunicación entre eieManager y el cliente.

• Identificar el framework de desarrollo de la API más adecuado para brindar servicio a un cliente en cualquier lenguaje de programación.

• Definir un ambiente de desarrollo que permita mapear el avance en los códigos para la API a través del control de versiones.

• Desarrollar la API desde la cual se hará efectiva la transmisión de datos entre el software administrador y el cliente.

Se tienen en cuenta objetivos un poco más singulares y simplistas con base en el anterior argumento, sin embargo, se debe apuntar a un mapa de trabajo que facilite el desarrollo de los entregables.

De esta manera, se plantean los posibles entregables que pueden estructurar el cumplimiento de cada uno de los objetivos específicos anteriormente mencionados:

• Investigar los protocolos de comunicación que asegurarán la calidad de comunicación entre eieManager y Client:

• Comparación entre los métodos MQTT, CoAP y HTTP, los cuales son más comúnmente asociados a los protocolos con dispositivos IoT integrados.

• Considerar la utilización del lenguaje para el desarrollo de Client, el cual puede afinar la elección de los protocolos de comunicación.

• Identificar el framework de desarrollo de la API más adecuado para brindar servicio a un cliente en cualquier lenguaje de programación.

• Especificar la elección del tipo de base de datos, relacional o no relacional, según el almacenamiento de datos.

• Identificar el manejo de múltiples APIs como por ejemplo ThinkSpeak API, que involucra ya funciones para dispositivos interconectados.

• Elegir el gestor de contenedores más apropiado para generar un contenedor con todas las dependencias de la API para que no existan conflictos en los llamados a funciones dentro del gestor de la API.

• Definir un ambiente de desarrollo que permita mapear el avance en los códigos para la API a través del control de versiones.

• Identificar las comparativas entre Github y GitLab para elegir el gestor de repositorios de la empresa desarrolladora. De esta manera, y bajo el estándar de código abierto y licencias open source, que el código base sea liberado a los desarrolladores de Client para efectos de conocimiento de los parámetros del mismo.

• Para el desarrollo de la API desde la cual se hará efectiva la transmisión de datos:

• Identificar el gestor de bases de datos más apropiado para el almacenamiento de datos dentro de la plataforma.

• Determinar el gestor de dominio y deployment de la base de datos en el servidor, para asegurar las conexiones desde el Client.

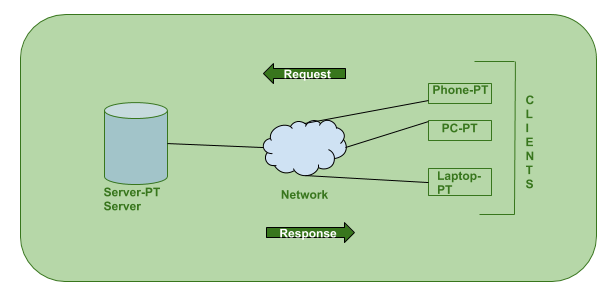

• Definir el modelo de cliente-servidor, estructurado mediante una comunicación RPC (Remote Procedure Call) de una manera similar a la siguiente (el modelo pude ser sometido a cambios a medida que se avanza en los entregables):

Requerimientos

• Requerimientos funcionales:

• FUNREQ-A: Proveer la seguridad en las conexiones dentro del sistema.

• FUNREQ-B: Generar una respuesta a consultas desde third-party apps (Client).

• FUNREQ-C: Proveer compatibilidad de hardware y software entre los dispositivos interconectados.

• FUNREQ-D: Habilitar una API dinámica con una amplia gestión de comandos que permita el ingreso de nuevas funcionalidades dentro de los dispositivos interconectados.

• FUNREQ-E: Proveer un sistema de comunicación eficiente en su ancho de banda para habilitar las conexiones múltiples entre los dispositivos.

• FUNREQ-F: Brindar un sistema de alarmas que interrumpa operaciones dentro de eieManager, para asegurar el rendimiento del servidor.

• Requerimientos no funcionales:

• NFUNREQ-A: Si existe un daño en el sistema como vulneración de información, interrupciones espontáneas de corriente o daño catastrófico, generar un sistema de recuperación de información que resguarde y encripte la información transmitida y se almacene como copia de seguridad dentro de la base de datos que se puede considerar almacenamiento de archivo. A la vez que se reconstruye el estado actual de la información dentro de eieManager para facilitar las transacciones desde la última consulta, hasta el momento de la falla, de tal forma que el administrador no se vea desprotegido ni anulado toda la información.

• NFUNREQ-B: Se debe asegurar la calidad de la protección de la información en una base de datos, cuyo proveedor del servicio sea elegido con un previo análisis de equipo y comparación entre diferentes opciones disponibles.

• `Atributos de seguridad de software:

• Disponibilidad:

• NFUNREQ-C: Como se está almacenando toda la información de dispositivos en un servidor, éste debe asegurar la conexión y disponibilidad todo el tiempo durante el servicio.

• Confiabilidad:

• NFUNREQ-D: Asegurar la protección de información a través de la encriptación de IPs e información sensible de los dispositivos a través de métodos SHA, por ejemplo.

• NFUNREQ-E: Generar copias de seguridad en caso de una interrupción en la comunicación de un n-dispositivo.

• Mantenibilidad:

• NFUNREQ-F: Designar personal encargado de verificar el rendimiento del sistema y generar un sistema de calendarios para asegurar la continuidad en la verificación.

• NFUNREQ-G: Atribuir responsabilidades para que exista un grupo de desarrolladores que diseñen y estructuren software con actualizaciones con respecto a las librerías y dependencias utilizadas en el código primario.

• NFUNREQ-H: Optimizar el rendimiento de la API a través de parches con actualizaciones de software para asegurar el up-to-date de las funciones en la gestión.

• Portabilidad:

• NFUNREQ-I: Uso de Python para la gestión de los protocolos de entrada y salida de comandos.

• NFUNREQ-J: Uso de Java para la generación del código de protocolos de comunicación.

• NFUNREQ-K: Que todos los dispositivos manejen al menos sistemas basados en UNIX.

• NFUNREQ-L: Utilizar MongoDB para la base de datos y ReactJS para la UX en Client.

• NFUNREQ-M: Utilizar algoritmos de estructuras de datos utilizando STL en C++.

• Requerimientos de Hardware:

• NFUNREQ-N: Utilizar un Procesador ICX Intel Xeon para el procesamiento de datos en el servidor.

• NFUNREQ-O: 1 TB de almacenamiento en el servidor.

• NFUNREQ-P: Memoria RAM tipo ECC para el servidor de 64GB.

• NFUNREQ-Q: 128GB de espacio disponible mínimo para cada dispositivo.

ADD (Attribute Driven Design)

• Responsabilidades de diseño:

  • El principio de diseño de separación de responsabilidades es crucial para el proceso de Attribute-Driven Design (ADD). En el caso de eieManager, se pueden definir componentes que se encarguen de distintas responsabilidades, tales como:

    • ConfigHandler Configuración a partir de un archivo. Este puede incluir la lista de dispositivos soportados con su respectiva información (nombre, grupo broadcast, datos de conexión, etc).

    • APIServer Servicio de solicitudes del cliente.

    • CommandRegistry Registro de los comandos soportados y su información.

    • DeviceManager Administración del ciclo de vida de los dispositivos.

    • GroupManager Resolución de dispositivos pertenecientes a grupos broadcast.

    • CommandInvoker Controla la ejecución de los comandos solicitados por el cliente.

    • TransportClient Abstrae el protocolo de comunicación para interactuar con el dispositivo. Un derivado de este componente puede ser RPCClient

    • DatabaseHandler Wrapper de una base de datos para almacenar configuración y estado.

    • Otros objetos relevantes para el diseño podrían ser Device, Group y CommandInfo.

  • En el caso de eieDevice, se pueden definir componentes tales como:

    • TransportServer Responde a solicitudes de comandos provenientes del TransportClient.

    • CommandManager Registro y ejecución de los comandos soportados por el dispositivo.

    • Command Implementa la funcionalidad del comando.

• Atributos de calidad: se tienen en cuenta los atributos de calidad dentro de las especificaciones SRS del proyecto en cuestión.

• Requerimientos funcionales: se han instanciado los requerimientos funcionales en la sección anterior.

Como parte del paso 1, se tiene en cuenta suficiente información para iniciar con la metodología ADD.

• Paso 2: Un elemento del sistema que se podrá descomponer es el correspondiente a eieManager.

• Paso 3:

  • Architectural drivers:

    Objetivo de negocio	Prioridad
    Que el API pueda ser fácilmente consumido por otro equipo de desarrollo para implementar un cliente en un App móvil con GUI. No se puede asumir que este cliente va a utilizar algún lenguaje en específico.	H
    Soportar dispositivos heterogéneos, de distintos fabricantes y/o características. Nuevos dispositivos deben ser sencillos de agregar y esto no debe implicar cambios en el API. Además, ciertos dispositivos y casos de uso podrían requerir nuevos protocolos de comunicación.	H
    Que el sistema sea capaz de generar una amplia variedad de comandos. Nuevos comandos deben ser sencillos de agregar y esto no debe implicar cambios en el API.	H
    Que el sistema tenga un rendimiento y escalabilidad adecuada al operar con los dispositivos, tal que se soporte el envío de comandos a múltiples dispositivos simultáneamente en los casos de broadcast.	M
    Que el sistema tenga alta disponibilidad, siendo capaz de volver a su operación normal luego de un fallo que genere un cierre del proceso de eieManager, recuperando su estado original.	M

• Paso 4:

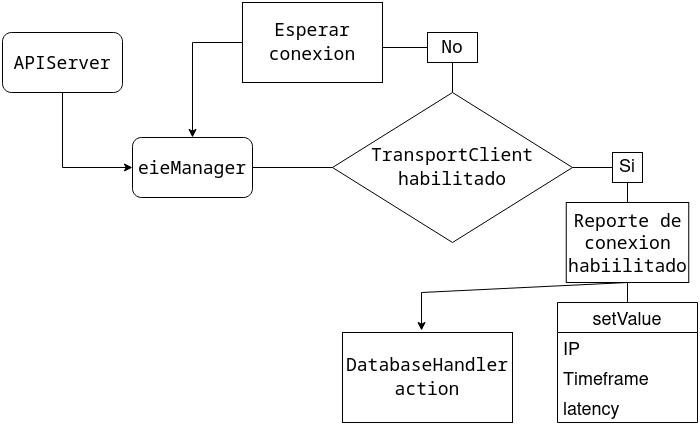

  • Se tiene que desde eieManager se pueden asegurar los atributos de calidad de la siguiente manera:ç

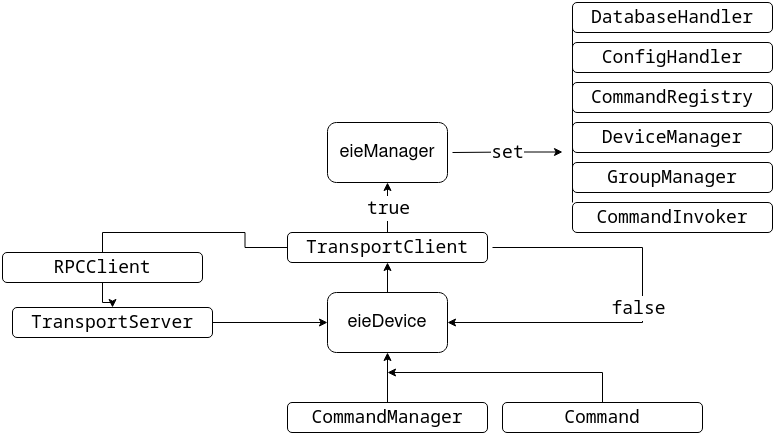

  • Posteriormente, desde eieDevice se puede diseñar un flujo que asegure los atributos de calidad como prosigue:



Patrones de Diseño

El patrón de diseño proxy funcionaria perfectamente para solucionar el problema de interacción y comunicación debido a que lo que hace es que se convierte en la interfaz de algo que puede ser costoso de almacenar o algo que no se quiere que se pueda duplicar. De forma que utilizando este patrón se puede dar acceso al protocolo de comunicación que se necesita para que se realice de forma adecuada el intercambio de comunicación, así como también se podría instanciar el mensaje de forma local para que pueda ser utilizado por los distintos componentes. Este patrón se puede relacionar a los siguientes componentes:

• Device.

• Group.

• DeviceManager.

• GroupManager.

• TransportClient.

El patrón de diseño Command lo que hace es encapsular toda la información necesaria para realizar una acción cuando sea requerido. Entonces con la implementación de este patrón se podría tener toda la información necesaria para ejecutar un comando y cuando cualquier dispositivo especifico requiera ejecutar alguno, lo podrá hacer sin problema debido a que se gracias al patrón se cuenta con todo lo necesario para que lo logre hacer de manera adecuada. También se puede encapsular toda la información posterior a la ejecución de un comando, y para completar el ciclo, se podrá esperar a que se tenga la respuesta y ya esta sea generada, utilizará la capsula generada posteriormente para finalizar.

Diagramas UML

Diagrma de clases de los componentes de eieManager:

Diagrma de clases de los componentes de eieDevice:

Diagrama de secuencia (El cliente envía un comando a un dispositivo específico):

Diagrama de secuencia (El cliente envía un comando a un grupo de broadcast):
